- DHCP (Dynamic Host Configuration Protocol) is a communications protocol that lets network administrators centrally manage and automate the assignment of Internet Protocol (IP) addresses in an organization's network. Using the Internet Protocol, each machine that can connect to the Internet needs a unique IP address, which is assigned when an Internet connection is created for a specific computer. Without DHCP, the IP address must be entered manually at each computer in an organization and a new IP address must be entered each time a computer moves to a new location on the network. DHCP lets a network administrator supervise and distribute IP addresses from a central point and automatically sends a new IP address when a computer is plugged into a different place in the network.
DHCP uses the concept of a "lease" or amount of time that a given IP address will be valid for a computer. The lease time can vary depending on how long a user is likely to require the Internet connection at a particular location. It's especially useful in education and other environments where users change frequently. Using very short leases, DHCP can dynamically reconfigure networks in which there are more computers than there are available IP addresses. The protocol also supports static addresses for computers that need a permanent IP address, such as Web servers.
DHCP is an extension of an earlier network IP management protocol, Bootstrap Protocol (BOOTP). DHCP is a more advanced protocol, but both configuration management protocols are commonly used and DHCP can handle BOOTP client requests. Some organizations use both protocols, but understanding how and when to use them in the same organization is important. Some operating systems, including Windows NT/2000, come with DHCP servers. A DHCP or BOOTP client is a program that is located in (and perhaps downloaded to) each computer so that it can be configured.
http://searchunifiedcommunications.techtarget.com/sDefinition/0,,sid186_gci213894,00.html
Minggu, 16 Agustus 2009
Sabtu, 15 Agustus 2009
TCP/IP
MENGENAL PROTOKOL INTERNET
(TCP/IP)
Agar jaringan intrenet ini berlaku semestinya harus ada aturan standard yang mengaturnya karena itu diperlukan suatu protokol internet.
Sejarah TCP/IP
Internet Protocol dikembangkan pertama kali oleh Defense Advanced Research Projects Agency ( DARPA) pada tahun 1970 sebagai awal dari usaha untuk mengembangkan protokol yang dapat melakukan interkoneksi berbagai jaringan komputer yang terpisah, yang masing-masing jaringan tersebut menggunakan teknologi yang berbeda. Protokol utama yang dihasilkan proyek ini adalah Internet Protocol (IP). Riset yang sama dikembangkan pula yaitu beberapa protokol level tinggi yang didesain dapat bekerja dengan IP. Yang paling penting dari proyek tersebut adalah Transmission Control Protocol (TCP), dan semua grup protocol diganti dengan TCP/IP suite. Pertamakali TCP/IP diterapkan di ARPANET, dan mulai berkembang setelah Universitas California di Berkeley mulai menggunakan TCP/IP dengan sistem operasi UNIX. Selain Defense Advanced Research Projects Agency (DARPA) ini yang mengembangkan Internet Protocol, yang juga mengembangkan TCP/IP adalah Department of defense (DOD).
Istilah-istilah didalam Internet Protocol
Ada beberapa istilah yang sering ditemukan didalam pembicaraan mengenai TCP/IP, yaitu diantaranya :
Host atau end-system, Seorang pelanggan pada layanan jaringan komunikasi. Host biasanya berupa individual workstation atau personal computers (PC) dimana tugas dari Host ini biasanya adalah menjalankan applikasi dan program software server yang berfungsi sebagai user dan pelaksana pelayanan jaringan komunikasi.
Internet, yaitu merupakan suatu kumpulan dari jaringan (network of networks) yang menyeluruh dan menggunakan protokol TCP/IP untuk berhubungan seperti virtual networks.
Node, adalah istilah yang diterapkan untuk router dan host.protocol, yaitu merupakan sebuah prosedur standar atau aturan untuk pendefinisian dan pengaturan transmisi data antara komputer-komputer.
Router, adalah suatu devais yang digunakan sebagai penghubung antara dua network atau lebih. Router berbeda dengan host karena router bisanya bukan berupa tujuan atau data traffic. Routing dari datagram IP biasanya telah dilakukan dengan software. Jadi fungsi routing dapat dilakukan oleh host yang mempunyai dua networks connection atau lebih.
Overview TCP/IP
Sebagaimana yang telah dikemukakan di atas, TCP/IP juga dikembangkan oleh Department of Defense (DOD). DOD telah melakukan proyek penelitian untuk menghubungkan beberapa jaringan yang didesain oleh berbagai vendor untuk menjadi sebuah networks of networks (Internet). Pada awalnya hal ini berhasil karena hanya menyediakan pelayanan dasar seperti file transfer, electronic mail, remote logon. Beberapa komputer dalam sebuah departemen dapat menggunakan TCP/IP (bersamaan dengan protokol lain) dalam suatu LAN tunggal. Komponen IP menyediakan routing dari departmen ke network enterprise, kemudian ke jaringan regional dan akhirnya ke global internet. Hal ini dapat menjadikan jaringan komunikasi dapat rusak, sehingga untuk mengatasinya maka kemudian DOD mendesain TCP/IP yang dapat memperbaiki dengan otomatis apabila ada node atau saluran telepon yang gagal. Hasil rancangan ini memungkinkan untuk membangun jaringan yang sangat besar dengan pengaturan pusat yang sedikit. Karena adanya perbaikan otomatis maka masalah dalam jaringan tidak diperiksa dan tak diperbaiki untuk waktu yang lama.
Seperti halnya protokol komunikasi yang lain, maka TCP/IP pun mempunyai beberapa layer, layer-layer itu adalah :
IP (internet protocol) yang berperan dalam pentransmisian paket data dari node ke node. IP mendahului setiap paket data berdasarkan 4 byte (untuk versi IPv4) alamat tujuan (nomor IP). Internet authorities menciptakan range angka untuk organisasi yang berbeda. Organisasi menciptakan grup dengan nomornya untuk departemen. IP bekerja pada mesin gateaway yang memindahkan data dari departemen ke organisasi kemudian ke region dan kemudian ke seluruh dunia.
TCP (transmission transfer protocol) berperan didalam memperbaiki pengiriman data yang benar dari suatu klien ke server. Data dapat hilang di tengah-tengah jaringan. TCP dapat mendeteksi error atau data yang hilang dan kemudian melakukan transmisi ulang sampai data diterima dengan benar dan lengkap.
Sockets yaitu merupakan nama yang diberikan kepada subrutin paket yang menyediakan akses ke TCP/IP pada kebanyakan sistem.
Bebrapa hal penting didalam TCP/IP
1. Jaringan Peminta Terendah (Network of Lowest Bidders)
IP dikembangkan untuk membuat sebuah network of networks (Internet). Individual machine dihubungkan ke LAN (ethernet atau Token ring). TCP/IP membagi LAN dengan user yang lain (Novell file server, windows dll). Satu devais menyediakan TCP/IP menghubungkan antara LAN dengan dunia luar.
Untuk meyakinkan bahwa semua tipe sistem dari berbagai vendor dapat berkomunikasi, maka penggunaan TCP/IP distandarkan pada LAN. Dengan bertambahnya kecepatan mikroprossesor, fiber optics, dan saluran telepon digital maka telah menciptakan beberapa pilihan teknologi baru diantaranya yaitu ISDN, frame relay, FDDI, Asynchronous Transfer Mode (ATM).
Rancangan asli dari TCP/IP adalah sebagai sebuah network of networks yang cocok dengan penggunaan teknologi sekarang ini. Data TCP/IP dapat dikirimkan melalui sebuah LAN, atau dapat dibawa dengan sebuah jaringan internal corporate SNA, atau data dapat terhubung pada TV kabel . Lebih jauh lagi, mesin-mesin yang berhubungan pada salah satu jaringan tersebut dapat berkomunikasi dengan jaringan yang lain melalui gateways yang disediakan vendor jaringan .
2. Masalah Pengalamatan
Dalam sebuah jaringan SNA , setiap mesin mempunyai Logical Units dengan alamat jaringan masing-masing. DECNET, Appletalk, dan Novell IPX mempunyai rancangan untuk membuat nomor untuk setiap jaringan lokal dan untuk setiap workstation yang terhubung ke jaringan.
Pada bagian utama pengalamatan lokal network, TCP/IP membuat nomor unik untuk setiap workstation di seluruh dunia. Nomor IP adalah nilai 4 byte (IPv4) dengan konvensi merubah setiap byte ke dalam nomor desimal (0 sampai 255 untuk IP yang digunakan sekarang) dan memisahkan setiap bytes dengan periode. Sebagai contoh misalnya 130.132.59.234.
Sebuah organisasi dimulai dengan mengirimkan electronic mail ke Hostmaster@INTERNIC.NET meminta untuk pembuatan nomor jaringan. Hal ini dimungkinkan bagi hampir setiap orang untuk memperoleh nomor untuk jaringan "small class C" dengan 3 bytes pertama meyatakan jaringan dan byte terakhir menyatakan individual komputer. Organisasi yang lebih besar dapat memperoleh jaringan "Class B" dengan 2 bytes pertama menyatakan jaringan dan 2 bytes terakhir menyatakan menyatakan masing-masing workstation sampai mencapai 64.000 individual workstation. Contoh Jaringan Class B Yale adalah 130.132, jadi semua komputer dengan IP address 130.132.*.* adalah dihubungkan melalui Yale.
Kemudian organisasi berhubungan dengan intenet melalui satu dari beberapa jaringan regional atau jaringan khusus. vendor jaringan diberi nomor pelanggan networks dan ditambahkan ke dalam konfigurasi routing dalam masing-masing mesin.
Tidak ada rumus matematika yang mengubah nomor 192.35.91 atau 130.132 menjadi "Yale University" atau "New Haven". Mesin-mesin yang mengatur jaringan regional yang besar atau routers Internet pusat dapat menentukan lokasi jaringan-jaringan tersebut dengan mencari setiap nomor jaringan tersebut dalam tabel. Diperkirakan ada ribuan jaringan class B dan jutaan jaringan class C. Pelanggan yang terhubung dengan Internet, bahkan perusahaan besar seperti IBM tidak perlu untuk memelihara informasi pada jaringan-jatingan yang lain. Mereka mengirim semua eksternal data ke regional carrier yang mereka langgan, dan regional carrier mengamati dan memelihara tabel dan melakukan routing yang tepat.
3. Subnets
Meskipun pelanggan individual tidak membutuhkan nomor tabel jaringan atau menyediakan eksplisit routing, tapi untuk kebanyakan jaringan class B dapat diatur secara internal sehingga lebih kecil dan versi organisasi jaringan yang lebih sederhana. Biasanya membagi dua byte internal assignment menjadi satu byte nomor departmen dan satu byte Workstation ID.
Enterprise network dibangun dengan menggunakan TCP/IP router box secara komersial. setiap router mempunyai tabel dengan 255 masukan untuk mengubah satu byte nomor departmen menjadi pilihan tujuan ethernet yang terhubung ke salah satu router. Misalnya, pesan ke 130.132.59.234 melalui jaringan regional National dan New England berdasarkan bagian nomor 130.132. Tiba di Yale, 59 department ID memilih ethernet connector . 234 memilih workstation tertentu pada LAN. Jaringan Yale harus diupdate sebagai ethernet baru dan departemen ditambahkan, tapi tidak dipengaruhi oleh perubahan dari luar atau perpindahan mesin dalam departemen.
4. Jalur-jalur tak tentu
Setiap kali sebuah pesan tiba pada sebuah IP router, maka router akan membuat keputusan ke mana berikutnya pesan tersebut akan dikirimkan. Ada konsep satu waktu tertentu dengan preselected path untuk semua traffic. Misalkan sebuah perusahaan dengan fasilitas di New York, Los Angles, Chicago dan Atlanta. Dapat dibuat jaringan dari empat jalur telepon membentuk sebuah loop (NY ke Chicago ke LA ke Atlanta ke NY). Sebuah pesan tiba di router NY dapat pergi ke LA melalui Chicago atau melalui Atlanta. jawaban dapat kembali ke jalan lain.
Bagaimana sebuah router dapat membuat keputusan antara router dengan router? tidak ada jawaban yang benar. Traffic dapat dipetakan dengan algoritma "clockwise" (pergi ke NY ke Atlanta, LA ke chicago). Router dapat menentukan, mengirimkan pesan ke Atlanta kemudian selanjutnya ke ke Chicago. Routing yang lebih baik adalah dengan mengukur pola traffic dan mengirimkan data melalui link yang paling tidak sibuk.
Jika satu saluran telepon dalam satu jaringan rusak, pesan dapat tetap mencapai tujuannya melalui jalur yang lain. Setelah kehilangan jalur dari NY ke Chicago, data dapat dikirim dari NY ke Atlanta ke LA ke Chicago. Dengan begitu maka jalur akan berlanjut meskipun dengan kerugian performance menurun.
Perbaikan seperti ini merupakan bagian tambahan pada desain IP.
5. Masalah yang Tidak Diperiksa (Undiagnosed Problem)
Jika ada error terjadi, maka dilaporkan ke network authorities. Error tersebut harus dibenarkan atau diperbaiki. IP, didesain untuk dapat tahan dan kuat. Kehilangan node atau jalur adalah hal biasa, tetapi jaringan harus tetap jalan. Jadi IP secara otomatis menkonfigurasi ulang dirinya sendiri bila terjadi sesuatu yang salah. Jika banyak redundancy yang dibangun ke dalam sistem maka komuniksi tetap berlangsung dan terjaga. TCP dirancang untuk memulihkan node atau saluran yang gagal dimana propagasi routing table berubah untuk semua node router. Karena proses updating memerlukan waktu yang lama , TCP agak lambat untuk menginisiasi pemulihan.
6. Mengenai Nomor IP
Setiap perusahaan besar atau perguruan tinggi yang terhubung ke internet harus mempunyai level intermediet network. beberapa router mungkin dikonfigurasi untuk berhubungan dengan bebarapa department LAN. Semua traffic di luar organisasi dihubungkan dengan koneksi tunggal ke jaringan provider regional.
Jadi, pemakai akhir dapat menginstall TCP/IP pada PC tanpa harus tahu jaringan regional . Tiga bagian informasi dibutuhkan :
IP address dibuat pada PC
Bagian dari IP address (subnet mask) yang membedakan mesin lain dalam LAN yang sama (pesan dapat dikirim secara langsung ) dengan mesin-mesin di departemen lain atao dimanapun di seluruh dunia ( yang dikirimkan ke router mesin)
IP address dari router mesin yang menghubungkan LAN tersebut dengan dunia luar.
7. Susunan TCP/IP protocol
Internet pada mulanya didesain dengan dua kriteria utama. Dua kriteria ini mempengaruhi dan membentuk hardware dan software yang digunakan sekarang. Kriteria tersebut : Jaringan harus melakukan komunikasi antara para peneliti di belahan dunia yang berbeda, memungkinkan meraka dapat berbagi dan berkomunikasi mengenai penelitian mereka satu sama lain. Sayangnya, riset memerlukan berbagai komputer dari beragam platform dan arsitektur jaringan yang berbeda untuk keperluan keilmuan. Maka untuk itu diperlukan protocol suite untuk dapat berhubungan dengan berbagai platforms hardware yang berbeda dan bahkan sistem jaringan yang berbeda. Lebih jauh lagi, network harus merupakan jaringan komunikasi yang kuat yang mempunyai kemampuan dapat bertahan dari serangan nuklir. Rancangan ini memebawa ke arah desentralisasi jaringan yang terdiri dari jaringan yang terpisah, lebih kecil, jaringan yang diisolasi yang mempunyai kemampuan otomatis bila diperlukan.
Layer menyediakan level abstrsaksi untuk software dan menaikkan kemampuan menggunakan kembali dan kebebasan platform. Layer-layer tersebut dimaksudkan untuk benar-benar terpisah dari satu sama lain dan juga independen. Layer tersebut tidak mengandalkan informasi detail dari layer yang lain. Arsitektur rancangan ini membuat lebih mudah untuk melakukan pemeliharaan karena layer dapat didesain ulang atau dikembangkan tanpa merusak integritas protokol stack.
TCP/IP protocol suite terdiri dari 4 layers: Applikasi, Transport, Internetwork, dan network interface. Layer tersebut dapat dilihat sebagai hirarki seperti di bawah ini :
Layer Applikasi adalah sebuah aplikasi yang mengirimkan data ke transport layer. Misalnya FTP, email programs dan web browsers.
Layer Transport bertanggung jawab untuk komunikasi antara aplikasi. Layer ini mengatur aluran informasi dan mungkin menyediakan pemeriksaan error. Data dibagi kedalam beberapa paket yang dikirim ke internet layer dengan sebuah header. Header mengandung alamat tujuan, alamat sumber dan checksum. Checksum diperiksa oleh mesin penerima untuk melihat apakah paket tersebut ada yang hilang pada rute.
Layer Internetwork bertanggung jawab untuk komunikasi antara mesin. Layer ini meg-engcapsul paket dari transport layer ke dalam IP datagrams dan menggunakan algoritma routing untuk menentukan kemana datagaram harus dikirim. Masuknya datagram diproses dan diperiksa kesahannya sebelum melewatinya pada Transport layer.
Layer networks interface adalah level yang paling bawah dari susunan TCP/IP. Layer ini adalah device driver yang memungkinkan datagaram IP dikirim ke atau dari pisikal network. Jaringan dapaat berupa sebuah kabel, Ethernet, frame relay, Token ring, ISDN, ATM jaringan, radio, satelit atau alat lain yang dapat mentransfer data dari sistem ke sistem. Layer network interface adalah abstraksi yang memudahkan komunikasi antara multitude arsitektur network.
(TCP/IP)
Agar jaringan intrenet ini berlaku semestinya harus ada aturan standard yang mengaturnya karena itu diperlukan suatu protokol internet.
Sejarah TCP/IP
Internet Protocol dikembangkan pertama kali oleh Defense Advanced Research Projects Agency ( DARPA) pada tahun 1970 sebagai awal dari usaha untuk mengembangkan protokol yang dapat melakukan interkoneksi berbagai jaringan komputer yang terpisah, yang masing-masing jaringan tersebut menggunakan teknologi yang berbeda. Protokol utama yang dihasilkan proyek ini adalah Internet Protocol (IP). Riset yang sama dikembangkan pula yaitu beberapa protokol level tinggi yang didesain dapat bekerja dengan IP. Yang paling penting dari proyek tersebut adalah Transmission Control Protocol (TCP), dan semua grup protocol diganti dengan TCP/IP suite. Pertamakali TCP/IP diterapkan di ARPANET, dan mulai berkembang setelah Universitas California di Berkeley mulai menggunakan TCP/IP dengan sistem operasi UNIX. Selain Defense Advanced Research Projects Agency (DARPA) ini yang mengembangkan Internet Protocol, yang juga mengembangkan TCP/IP adalah Department of defense (DOD).
Istilah-istilah didalam Internet Protocol
Ada beberapa istilah yang sering ditemukan didalam pembicaraan mengenai TCP/IP, yaitu diantaranya :
Host atau end-system, Seorang pelanggan pada layanan jaringan komunikasi. Host biasanya berupa individual workstation atau personal computers (PC) dimana tugas dari Host ini biasanya adalah menjalankan applikasi dan program software server yang berfungsi sebagai user dan pelaksana pelayanan jaringan komunikasi.
Internet, yaitu merupakan suatu kumpulan dari jaringan (network of networks) yang menyeluruh dan menggunakan protokol TCP/IP untuk berhubungan seperti virtual networks.
Node, adalah istilah yang diterapkan untuk router dan host.protocol, yaitu merupakan sebuah prosedur standar atau aturan untuk pendefinisian dan pengaturan transmisi data antara komputer-komputer.
Router, adalah suatu devais yang digunakan sebagai penghubung antara dua network atau lebih. Router berbeda dengan host karena router bisanya bukan berupa tujuan atau data traffic. Routing dari datagram IP biasanya telah dilakukan dengan software. Jadi fungsi routing dapat dilakukan oleh host yang mempunyai dua networks connection atau lebih.
Overview TCP/IP
Sebagaimana yang telah dikemukakan di atas, TCP/IP juga dikembangkan oleh Department of Defense (DOD). DOD telah melakukan proyek penelitian untuk menghubungkan beberapa jaringan yang didesain oleh berbagai vendor untuk menjadi sebuah networks of networks (Internet). Pada awalnya hal ini berhasil karena hanya menyediakan pelayanan dasar seperti file transfer, electronic mail, remote logon. Beberapa komputer dalam sebuah departemen dapat menggunakan TCP/IP (bersamaan dengan protokol lain) dalam suatu LAN tunggal. Komponen IP menyediakan routing dari departmen ke network enterprise, kemudian ke jaringan regional dan akhirnya ke global internet. Hal ini dapat menjadikan jaringan komunikasi dapat rusak, sehingga untuk mengatasinya maka kemudian DOD mendesain TCP/IP yang dapat memperbaiki dengan otomatis apabila ada node atau saluran telepon yang gagal. Hasil rancangan ini memungkinkan untuk membangun jaringan yang sangat besar dengan pengaturan pusat yang sedikit. Karena adanya perbaikan otomatis maka masalah dalam jaringan tidak diperiksa dan tak diperbaiki untuk waktu yang lama.
Seperti halnya protokol komunikasi yang lain, maka TCP/IP pun mempunyai beberapa layer, layer-layer itu adalah :
IP (internet protocol) yang berperan dalam pentransmisian paket data dari node ke node. IP mendahului setiap paket data berdasarkan 4 byte (untuk versi IPv4) alamat tujuan (nomor IP). Internet authorities menciptakan range angka untuk organisasi yang berbeda. Organisasi menciptakan grup dengan nomornya untuk departemen. IP bekerja pada mesin gateaway yang memindahkan data dari departemen ke organisasi kemudian ke region dan kemudian ke seluruh dunia.
TCP (transmission transfer protocol) berperan didalam memperbaiki pengiriman data yang benar dari suatu klien ke server. Data dapat hilang di tengah-tengah jaringan. TCP dapat mendeteksi error atau data yang hilang dan kemudian melakukan transmisi ulang sampai data diterima dengan benar dan lengkap.
Sockets yaitu merupakan nama yang diberikan kepada subrutin paket yang menyediakan akses ke TCP/IP pada kebanyakan sistem.
Bebrapa hal penting didalam TCP/IP
1. Jaringan Peminta Terendah (Network of Lowest Bidders)
IP dikembangkan untuk membuat sebuah network of networks (Internet). Individual machine dihubungkan ke LAN (ethernet atau Token ring). TCP/IP membagi LAN dengan user yang lain (Novell file server, windows dll). Satu devais menyediakan TCP/IP menghubungkan antara LAN dengan dunia luar.
Untuk meyakinkan bahwa semua tipe sistem dari berbagai vendor dapat berkomunikasi, maka penggunaan TCP/IP distandarkan pada LAN. Dengan bertambahnya kecepatan mikroprossesor, fiber optics, dan saluran telepon digital maka telah menciptakan beberapa pilihan teknologi baru diantaranya yaitu ISDN, frame relay, FDDI, Asynchronous Transfer Mode (ATM).
Rancangan asli dari TCP/IP adalah sebagai sebuah network of networks yang cocok dengan penggunaan teknologi sekarang ini. Data TCP/IP dapat dikirimkan melalui sebuah LAN, atau dapat dibawa dengan sebuah jaringan internal corporate SNA, atau data dapat terhubung pada TV kabel . Lebih jauh lagi, mesin-mesin yang berhubungan pada salah satu jaringan tersebut dapat berkomunikasi dengan jaringan yang lain melalui gateways yang disediakan vendor jaringan .
2. Masalah Pengalamatan
Dalam sebuah jaringan SNA , setiap mesin mempunyai Logical Units dengan alamat jaringan masing-masing. DECNET, Appletalk, dan Novell IPX mempunyai rancangan untuk membuat nomor untuk setiap jaringan lokal dan untuk setiap workstation yang terhubung ke jaringan.
Pada bagian utama pengalamatan lokal network, TCP/IP membuat nomor unik untuk setiap workstation di seluruh dunia. Nomor IP adalah nilai 4 byte (IPv4) dengan konvensi merubah setiap byte ke dalam nomor desimal (0 sampai 255 untuk IP yang digunakan sekarang) dan memisahkan setiap bytes dengan periode. Sebagai contoh misalnya 130.132.59.234.
Sebuah organisasi dimulai dengan mengirimkan electronic mail ke Hostmaster@INTERNIC.NET meminta untuk pembuatan nomor jaringan. Hal ini dimungkinkan bagi hampir setiap orang untuk memperoleh nomor untuk jaringan "small class C" dengan 3 bytes pertama meyatakan jaringan dan byte terakhir menyatakan individual komputer. Organisasi yang lebih besar dapat memperoleh jaringan "Class B" dengan 2 bytes pertama menyatakan jaringan dan 2 bytes terakhir menyatakan menyatakan masing-masing workstation sampai mencapai 64.000 individual workstation. Contoh Jaringan Class B Yale adalah 130.132, jadi semua komputer dengan IP address 130.132.*.* adalah dihubungkan melalui Yale.
Kemudian organisasi berhubungan dengan intenet melalui satu dari beberapa jaringan regional atau jaringan khusus. vendor jaringan diberi nomor pelanggan networks dan ditambahkan ke dalam konfigurasi routing dalam masing-masing mesin.
Tidak ada rumus matematika yang mengubah nomor 192.35.91 atau 130.132 menjadi "Yale University" atau "New Haven". Mesin-mesin yang mengatur jaringan regional yang besar atau routers Internet pusat dapat menentukan lokasi jaringan-jaringan tersebut dengan mencari setiap nomor jaringan tersebut dalam tabel. Diperkirakan ada ribuan jaringan class B dan jutaan jaringan class C. Pelanggan yang terhubung dengan Internet, bahkan perusahaan besar seperti IBM tidak perlu untuk memelihara informasi pada jaringan-jatingan yang lain. Mereka mengirim semua eksternal data ke regional carrier yang mereka langgan, dan regional carrier mengamati dan memelihara tabel dan melakukan routing yang tepat.
3. Subnets
Meskipun pelanggan individual tidak membutuhkan nomor tabel jaringan atau menyediakan eksplisit routing, tapi untuk kebanyakan jaringan class B dapat diatur secara internal sehingga lebih kecil dan versi organisasi jaringan yang lebih sederhana. Biasanya membagi dua byte internal assignment menjadi satu byte nomor departmen dan satu byte Workstation ID.
Enterprise network dibangun dengan menggunakan TCP/IP router box secara komersial. setiap router mempunyai tabel dengan 255 masukan untuk mengubah satu byte nomor departmen menjadi pilihan tujuan ethernet yang terhubung ke salah satu router. Misalnya, pesan ke 130.132.59.234 melalui jaringan regional National dan New England berdasarkan bagian nomor 130.132. Tiba di Yale, 59 department ID memilih ethernet connector . 234 memilih workstation tertentu pada LAN. Jaringan Yale harus diupdate sebagai ethernet baru dan departemen ditambahkan, tapi tidak dipengaruhi oleh perubahan dari luar atau perpindahan mesin dalam departemen.
4. Jalur-jalur tak tentu
Setiap kali sebuah pesan tiba pada sebuah IP router, maka router akan membuat keputusan ke mana berikutnya pesan tersebut akan dikirimkan. Ada konsep satu waktu tertentu dengan preselected path untuk semua traffic. Misalkan sebuah perusahaan dengan fasilitas di New York, Los Angles, Chicago dan Atlanta. Dapat dibuat jaringan dari empat jalur telepon membentuk sebuah loop (NY ke Chicago ke LA ke Atlanta ke NY). Sebuah pesan tiba di router NY dapat pergi ke LA melalui Chicago atau melalui Atlanta. jawaban dapat kembali ke jalan lain.
Bagaimana sebuah router dapat membuat keputusan antara router dengan router? tidak ada jawaban yang benar. Traffic dapat dipetakan dengan algoritma "clockwise" (pergi ke NY ke Atlanta, LA ke chicago). Router dapat menentukan, mengirimkan pesan ke Atlanta kemudian selanjutnya ke ke Chicago. Routing yang lebih baik adalah dengan mengukur pola traffic dan mengirimkan data melalui link yang paling tidak sibuk.
Jika satu saluran telepon dalam satu jaringan rusak, pesan dapat tetap mencapai tujuannya melalui jalur yang lain. Setelah kehilangan jalur dari NY ke Chicago, data dapat dikirim dari NY ke Atlanta ke LA ke Chicago. Dengan begitu maka jalur akan berlanjut meskipun dengan kerugian performance menurun.
Perbaikan seperti ini merupakan bagian tambahan pada desain IP.
5. Masalah yang Tidak Diperiksa (Undiagnosed Problem)
Jika ada error terjadi, maka dilaporkan ke network authorities. Error tersebut harus dibenarkan atau diperbaiki. IP, didesain untuk dapat tahan dan kuat. Kehilangan node atau jalur adalah hal biasa, tetapi jaringan harus tetap jalan. Jadi IP secara otomatis menkonfigurasi ulang dirinya sendiri bila terjadi sesuatu yang salah. Jika banyak redundancy yang dibangun ke dalam sistem maka komuniksi tetap berlangsung dan terjaga. TCP dirancang untuk memulihkan node atau saluran yang gagal dimana propagasi routing table berubah untuk semua node router. Karena proses updating memerlukan waktu yang lama , TCP agak lambat untuk menginisiasi pemulihan.
6. Mengenai Nomor IP
Setiap perusahaan besar atau perguruan tinggi yang terhubung ke internet harus mempunyai level intermediet network. beberapa router mungkin dikonfigurasi untuk berhubungan dengan bebarapa department LAN. Semua traffic di luar organisasi dihubungkan dengan koneksi tunggal ke jaringan provider regional.
Jadi, pemakai akhir dapat menginstall TCP/IP pada PC tanpa harus tahu jaringan regional . Tiga bagian informasi dibutuhkan :
IP address dibuat pada PC
Bagian dari IP address (subnet mask) yang membedakan mesin lain dalam LAN yang sama (pesan dapat dikirim secara langsung ) dengan mesin-mesin di departemen lain atao dimanapun di seluruh dunia ( yang dikirimkan ke router mesin)
IP address dari router mesin yang menghubungkan LAN tersebut dengan dunia luar.
7. Susunan TCP/IP protocol
Internet pada mulanya didesain dengan dua kriteria utama. Dua kriteria ini mempengaruhi dan membentuk hardware dan software yang digunakan sekarang. Kriteria tersebut : Jaringan harus melakukan komunikasi antara para peneliti di belahan dunia yang berbeda, memungkinkan meraka dapat berbagi dan berkomunikasi mengenai penelitian mereka satu sama lain. Sayangnya, riset memerlukan berbagai komputer dari beragam platform dan arsitektur jaringan yang berbeda untuk keperluan keilmuan. Maka untuk itu diperlukan protocol suite untuk dapat berhubungan dengan berbagai platforms hardware yang berbeda dan bahkan sistem jaringan yang berbeda. Lebih jauh lagi, network harus merupakan jaringan komunikasi yang kuat yang mempunyai kemampuan dapat bertahan dari serangan nuklir. Rancangan ini memebawa ke arah desentralisasi jaringan yang terdiri dari jaringan yang terpisah, lebih kecil, jaringan yang diisolasi yang mempunyai kemampuan otomatis bila diperlukan.
Layer menyediakan level abstrsaksi untuk software dan menaikkan kemampuan menggunakan kembali dan kebebasan platform. Layer-layer tersebut dimaksudkan untuk benar-benar terpisah dari satu sama lain dan juga independen. Layer tersebut tidak mengandalkan informasi detail dari layer yang lain. Arsitektur rancangan ini membuat lebih mudah untuk melakukan pemeliharaan karena layer dapat didesain ulang atau dikembangkan tanpa merusak integritas protokol stack.
TCP/IP protocol suite terdiri dari 4 layers: Applikasi, Transport, Internetwork, dan network interface. Layer tersebut dapat dilihat sebagai hirarki seperti di bawah ini :
Layer Applikasi adalah sebuah aplikasi yang mengirimkan data ke transport layer. Misalnya FTP, email programs dan web browsers.
Layer Transport bertanggung jawab untuk komunikasi antara aplikasi. Layer ini mengatur aluran informasi dan mungkin menyediakan pemeriksaan error. Data dibagi kedalam beberapa paket yang dikirim ke internet layer dengan sebuah header. Header mengandung alamat tujuan, alamat sumber dan checksum. Checksum diperiksa oleh mesin penerima untuk melihat apakah paket tersebut ada yang hilang pada rute.
Layer Internetwork bertanggung jawab untuk komunikasi antara mesin. Layer ini meg-engcapsul paket dari transport layer ke dalam IP datagrams dan menggunakan algoritma routing untuk menentukan kemana datagaram harus dikirim. Masuknya datagram diproses dan diperiksa kesahannya sebelum melewatinya pada Transport layer.
Layer networks interface adalah level yang paling bawah dari susunan TCP/IP. Layer ini adalah device driver yang memungkinkan datagaram IP dikirim ke atau dari pisikal network. Jaringan dapaat berupa sebuah kabel, Ethernet, frame relay, Token ring, ISDN, ATM jaringan, radio, satelit atau alat lain yang dapat mentransfer data dari sistem ke sistem. Layer network interface adalah abstraksi yang memudahkan komunikasi antara multitude arsitektur network.
Teori Dasar Komunikasi Data
2.I. Pengertian Komunikasi Data, Telekomunikasi dan Pengolahan Data
Komunikasi data merupakan gabungan dari teknik telekomunikasi dengan teknik pengolahan data.
• Telekomunikasi adalah segala kegiatan yang berhubungan dengan penyaluran informasi dari titik ke titik yang lain;
• Pengolahan data adalah segala kegiatan yang berhubungan dengan pengolahan data;
• Gabungan kedua tehnik ini selain disebut dengan komunikasi data juga disebut dengan teleprocessing (pengolahan jarak jauh);
• Secara umum komunikasi data dapat dikatakan sebagai proses pengiriman informasi (data) yang telah diubah dalam suatu kodetertentu yang telah disepakati melalui media listrik atau elektro-optik dari titik ke titik yang lain;
• Sistem komunikasi data adalah jaringan fisik dan fungsi yang dapat mengakses komputer untuk mendapatkan fasilitas seperti menjalankan program, mengakses basis data, melakukan komunikasi dengan operator lain, sedemikian rupa sehingga semua fasilitas berada pada terminalnya walaupun secara fisik berada pada lokasi yang terpisah.
2.2. Pemikiran Dalam Komunikasi Data
• Menyalurkan informasi secepat mungkin dengan kesalahan sedikit mungkin;
• Mengintegrasikan semua jenis komunikasi menjadi satu sistem, yaitu ISDN (Integrated Service Digital Network ) atau Jaringan Digital Pelayanan Terpadu;

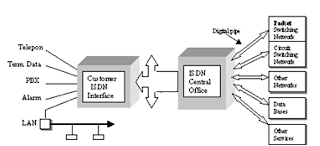

Gambar 2.1. ISDN
2.3. Keuntungan Komunikasi Data
a. Pengumpulan dan persiapan data
Bila pada saat pengumpulan data digunakan suatu terminal cerdas maka waktu untuk pengumpulan data dapat dikurangi sehingga dapat mempercepat proses (menghemat waktu).
b. Pengolahan data
Karena komputer langsung mengolah data yang masuk dari saluran transmisi (efesiensi).
c. Distribusi
Dengan adanya saluran transmisi hasil dapat langsung dikirim kepada pemakai yang memerlukannya.
2.4. Tujuan Komunikasi Data
a. Memungkinkan pengiriman data dalam jumlah besar efesien, tanpa kesalahan dan ekonomis dari suatu tempat ketempat yang lain;
b. Memungkinkan penggunaan sistem komputer dan peralatan pendukung dari jarak jauh (remote computer use);
c. Memungkinkan penggunaan komputer secara terpusat maupun secara tersebar sehingga mendukung manajemen dalam hal kontrol, baik desentralisasi maupun sentralisasi;
d. Mempermudah kemungkinan pengelolaan dan pengaturan data yang ada dalam berbagai macam sistem komputer;
e. Mengurangi waktu untuk pengolahan data;
f. Mendapatkan data langsung dari sumbernya (mempertinggi kehandalan);
g. Mempercepat penyebarluasan informasi.
2.5. Faktor - faktor pertimbangan Komunikasi Data
a. Pengsinyalan
Pengsinyalan (signalling) adalah suatu prosedur atau protokol yang harus dilaksanakan
terlebih dahulu sebelum pengiriman informasi dimulai.
b. Transmisi
Media transmisi harus efesien dan dapat melayani berbagai jenis alat. Karakteristik transmisi :
- lebar frekwensi yang dapat ditampung
- redaman
- daya yang dapat ditampung
- waktu yang dibutuhkan
c. Cara Penomoran
Penomoran harus unik dan mengikuti rekomendasi atau persetujuan dari pihak tertentu.
d. Cara menyalurkan hubungan (routing)
Menentukan policy ( kebijaksanaan ) bagaimana suatu hubungan akan dilaksanakan.
e. Cara menghitung biaya (tarif)
Menentukan struktur harga bagi jasa pelayanan yang harus dibayarkan.
2.6. Bidang-bidang Operasi Komunikasi Data
a. Bidang Data Collection
Data dapat dikumpulkan dari beberapa tempat (remote station), disimpan dalam memori dan pada waktu - waktu tertentu data tersebut akan diolah.
Contoh : aplikasi inventori, penggajian, dll.
b. Bidang Inquiry and Response
Pemakai dapat mengakses langsung ke file atau program. Data yang didikirimkan ke sistem Komputer dapat langsung diproses dan hasilnya dapat segera diberikan. Bila pemakai melakukan dialog dengan komputer maka sistem semacam ini disebut interaktif.
Contoh : aplikasi perbankan, pembayaran dipertokoan.
c. Bidang Storage and Retrival
Data yang sebelumnya disimpan dalam komputer dapat diambil sewaktu - waktu oleh pihak yang berkepentingan.
Contoh : aplikasi Message Switcing dan E-Mail.
d. Bidang Time Sharing
Sejumlah pemakai dapat mengerjakan programnya secara bersama-sama. Setiap pemakai diberikan kesempatan untuk bekerja selama jangka waktu tertentu yang tetap besarnya, setelah itu pemakai lain akan mendapatkan kesempatan. Kalau terlalu banyak data yang harus dikerjakan dalam satu satuan waktu fasilitas roll in-roll out harus dipergunakan.
Contoh : aplikasi pemakai sistem komputer secara bersama untuk pengembangan perangkat lunak (software), perhitungan, rekayasa, pengolah kata (word processing), CAD (computer aided design), dan sebagainya.
e. Bidang Remote Job Entry
Remote Job terminal mengirimkan program atau data (teks) untuk disimpan ke komputer pusat tempat data diproses. Program itu akan dikerjakan secara batch, yaitu diolah setelah gilirannya tiba.
Contoh : aplikasi yang menggunakan peralatan sistem komputer yang tempatnya berjauhan.
f. Bidang Real Time Data Processing and Process Control
Hasil proses dikehendaki dalam waktu yang sesuai dengan kepentingan proses tersebut (real time).
Contoh : aplikasi pengaturan peralatan industri, sistem kendali proses, sistem telekomunikasi, dsb.
g. Bidang Data Exchange Among Computers
Pertukaran data berupa program, file dan sebagainya antar sistem komputer. Pada aplikasi ni data yang dipertukarkan jumlahnya banyak dan waktu yang dikehendaki singkat sekali.
2.7. Komponen Dasar Sistem Komunikasi Data
a. Sumber (pemancar atau pengirim)
Yaitu pengirim atau pemancar informasi data. Karena pembahasan berkisar pada sistem komputer maka pemancar adalah sistem komputer. Komunikasi data dapat juga berlangsung dua arah sehingga pemancar juga dapat berfungsi sebagai penerima.
b. Medium transmisi
Yaitu saluran tempat informasi tersebut disalurkan ketempat tujuan. Media Yang dipergunakan dapat berupa : kabel, udara, cahaya, dan sebagainya.
c. Penerima
Yaitu alat yang menerima informasi yang dikirimkan
.png)
Gambar 2.2 Komponen Dasar Sistem Komunikasi
2.8. Signal Listrik
Komunikasi data berkaitan dengan komunikasi mesin ke mesin seperti terminal ke komputer dan komputer ke komputer. Karena mesin ini signalnya digital maka komunikasi yang termudah dengan sinyal digital.
Alasan penggunaan sinyal listrik atau elektro optik dalam komunikasi jarak jauh :
- Jarak jangkau tidak terbatas.
- Kecepatan sangat tinggi ( +/- 300.000 km/dt ).
- Pembangkitan sinyal listrik mudah.
- Pengubahan sinyal menjadi besaran listrik dan sebaliknya dapat dilakukan secara mudah.
Jenis Signal Listrik

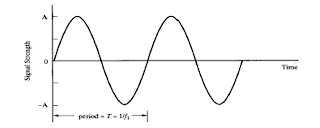

a. Signal analog
Yaitu sinyal yang sifatnya seperti gelombang, selalu sambung menyambung dan tidak ada perubahan yang tiba - tiba antara bagian - bagian signal tersebut. Penyaluran data banyak dilakukan dengan sinar analog.

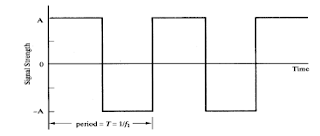

b. Signal digital
Yaitu signal yang sifatnya seperti pulsa, terputus - putus atau terjadi perubahan yang tiba-tiba antara bagian- agian signal tersebut. Sistem komputer bekerja dengan sinyal ini.
.png)
.png)
http://apadefinisinya.blogspot.com/2008/05/teori-dasar-komunikasi-data.html
Komunikasi data merupakan gabungan dari teknik telekomunikasi dengan teknik pengolahan data.
• Telekomunikasi adalah segala kegiatan yang berhubungan dengan penyaluran informasi dari titik ke titik yang lain;
• Pengolahan data adalah segala kegiatan yang berhubungan dengan pengolahan data;
• Gabungan kedua tehnik ini selain disebut dengan komunikasi data juga disebut dengan teleprocessing (pengolahan jarak jauh);
• Secara umum komunikasi data dapat dikatakan sebagai proses pengiriman informasi (data) yang telah diubah dalam suatu kodetertentu yang telah disepakati melalui media listrik atau elektro-optik dari titik ke titik yang lain;
• Sistem komunikasi data adalah jaringan fisik dan fungsi yang dapat mengakses komputer untuk mendapatkan fasilitas seperti menjalankan program, mengakses basis data, melakukan komunikasi dengan operator lain, sedemikian rupa sehingga semua fasilitas berada pada terminalnya walaupun secara fisik berada pada lokasi yang terpisah.
2.2. Pemikiran Dalam Komunikasi Data
• Menyalurkan informasi secepat mungkin dengan kesalahan sedikit mungkin;
• Mengintegrasikan semua jenis komunikasi menjadi satu sistem, yaitu ISDN (Integrated Service Digital Network ) atau Jaringan Digital Pelayanan Terpadu;
Gambar 2.1. ISDN
2.3. Keuntungan Komunikasi Data
a. Pengumpulan dan persiapan data
Bila pada saat pengumpulan data digunakan suatu terminal cerdas maka waktu untuk pengumpulan data dapat dikurangi sehingga dapat mempercepat proses (menghemat waktu).
b. Pengolahan data
Karena komputer langsung mengolah data yang masuk dari saluran transmisi (efesiensi).
c. Distribusi
Dengan adanya saluran transmisi hasil dapat langsung dikirim kepada pemakai yang memerlukannya.
2.4. Tujuan Komunikasi Data
a. Memungkinkan pengiriman data dalam jumlah besar efesien, tanpa kesalahan dan ekonomis dari suatu tempat ketempat yang lain;
b. Memungkinkan penggunaan sistem komputer dan peralatan pendukung dari jarak jauh (remote computer use);
c. Memungkinkan penggunaan komputer secara terpusat maupun secara tersebar sehingga mendukung manajemen dalam hal kontrol, baik desentralisasi maupun sentralisasi;
d. Mempermudah kemungkinan pengelolaan dan pengaturan data yang ada dalam berbagai macam sistem komputer;
e. Mengurangi waktu untuk pengolahan data;
f. Mendapatkan data langsung dari sumbernya (mempertinggi kehandalan);
g. Mempercepat penyebarluasan informasi.
2.5. Faktor - faktor pertimbangan Komunikasi Data
a. Pengsinyalan
Pengsinyalan (signalling) adalah suatu prosedur atau protokol yang harus dilaksanakan
terlebih dahulu sebelum pengiriman informasi dimulai.
b. Transmisi
Media transmisi harus efesien dan dapat melayani berbagai jenis alat. Karakteristik transmisi :
- lebar frekwensi yang dapat ditampung
- redaman
- daya yang dapat ditampung
- waktu yang dibutuhkan
c. Cara Penomoran
Penomoran harus unik dan mengikuti rekomendasi atau persetujuan dari pihak tertentu.
d. Cara menyalurkan hubungan (routing)
Menentukan policy ( kebijaksanaan ) bagaimana suatu hubungan akan dilaksanakan.
e. Cara menghitung biaya (tarif)
Menentukan struktur harga bagi jasa pelayanan yang harus dibayarkan.
2.6. Bidang-bidang Operasi Komunikasi Data
a. Bidang Data Collection
Data dapat dikumpulkan dari beberapa tempat (remote station), disimpan dalam memori dan pada waktu - waktu tertentu data tersebut akan diolah.
Contoh : aplikasi inventori, penggajian, dll.
b. Bidang Inquiry and Response
Pemakai dapat mengakses langsung ke file atau program. Data yang didikirimkan ke sistem Komputer dapat langsung diproses dan hasilnya dapat segera diberikan. Bila pemakai melakukan dialog dengan komputer maka sistem semacam ini disebut interaktif.
Contoh : aplikasi perbankan, pembayaran dipertokoan.
c. Bidang Storage and Retrival
Data yang sebelumnya disimpan dalam komputer dapat diambil sewaktu - waktu oleh pihak yang berkepentingan.
Contoh : aplikasi Message Switcing dan E-Mail.
d. Bidang Time Sharing
Sejumlah pemakai dapat mengerjakan programnya secara bersama-sama. Setiap pemakai diberikan kesempatan untuk bekerja selama jangka waktu tertentu yang tetap besarnya, setelah itu pemakai lain akan mendapatkan kesempatan. Kalau terlalu banyak data yang harus dikerjakan dalam satu satuan waktu fasilitas roll in-roll out harus dipergunakan.
Contoh : aplikasi pemakai sistem komputer secara bersama untuk pengembangan perangkat lunak (software), perhitungan, rekayasa, pengolah kata (word processing), CAD (computer aided design), dan sebagainya.
e. Bidang Remote Job Entry
Remote Job terminal mengirimkan program atau data (teks) untuk disimpan ke komputer pusat tempat data diproses. Program itu akan dikerjakan secara batch, yaitu diolah setelah gilirannya tiba.
Contoh : aplikasi yang menggunakan peralatan sistem komputer yang tempatnya berjauhan.
f. Bidang Real Time Data Processing and Process Control
Hasil proses dikehendaki dalam waktu yang sesuai dengan kepentingan proses tersebut (real time).
Contoh : aplikasi pengaturan peralatan industri, sistem kendali proses, sistem telekomunikasi, dsb.
g. Bidang Data Exchange Among Computers
Pertukaran data berupa program, file dan sebagainya antar sistem komputer. Pada aplikasi ni data yang dipertukarkan jumlahnya banyak dan waktu yang dikehendaki singkat sekali.
2.7. Komponen Dasar Sistem Komunikasi Data
a. Sumber (pemancar atau pengirim)
Yaitu pengirim atau pemancar informasi data. Karena pembahasan berkisar pada sistem komputer maka pemancar adalah sistem komputer. Komunikasi data dapat juga berlangsung dua arah sehingga pemancar juga dapat berfungsi sebagai penerima.
b. Medium transmisi
Yaitu saluran tempat informasi tersebut disalurkan ketempat tujuan. Media Yang dipergunakan dapat berupa : kabel, udara, cahaya, dan sebagainya.
c. Penerima
Yaitu alat yang menerima informasi yang dikirimkan
.png)
Gambar 2.2 Komponen Dasar Sistem Komunikasi
2.8. Signal Listrik
Komunikasi data berkaitan dengan komunikasi mesin ke mesin seperti terminal ke komputer dan komputer ke komputer. Karena mesin ini signalnya digital maka komunikasi yang termudah dengan sinyal digital.
Alasan penggunaan sinyal listrik atau elektro optik dalam komunikasi jarak jauh :
- Jarak jangkau tidak terbatas.
- Kecepatan sangat tinggi ( +/- 300.000 km/dt ).
- Pembangkitan sinyal listrik mudah.
- Pengubahan sinyal menjadi besaran listrik dan sebaliknya dapat dilakukan secara mudah.
Jenis Signal Listrik
a. Signal analog
Yaitu sinyal yang sifatnya seperti gelombang, selalu sambung menyambung dan tidak ada perubahan yang tiba - tiba antara bagian - bagian signal tersebut. Penyaluran data banyak dilakukan dengan sinar analog.
b. Signal digital
Yaitu signal yang sifatnya seperti pulsa, terputus - putus atau terjadi perubahan yang tiba-tiba antara bagian- agian signal tersebut. Sistem komputer bekerja dengan sinyal ini.
.png)
.png)
http://apadefinisinya.blogspot.com/2008/05/teori-dasar-komunikasi-data.html
Rabu, 29 Juli 2009
pengkabelan UTP, Straigh, Cross
Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.
Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Kalau hanya buat misalnya jaringan komputer di kantor atau kampus atau warnet, paling hemat ya menggunakan yang kategori 3. Itu sudah lebih dari cukup.Setahu penulis ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden - made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter. Jangan lupa beli konektornya. Konektornya bentuknya seperti colokan telepon hanya saja lebih besar. Bilang saja mau beli konektor RJ-45.
Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya. Dan kalau mau yang lebih OK, biar tidak nanggung maka beli pula sebuah LAN tester. Anda bisa membeli yang merek dari Taiwan saja agar lebih murah. Bentuknya seperti kotak dan ada lampu LED-nya delapan pasang dan bisa kedap-kedip.
OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari client ke hub. Sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.
Kita bahas dulu yang tipe straight
Tipe ini adalah yang paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini (dilihat dari lubang konektor, dari kiri ke kanan - lihat Gambar 4) : 2 oranye - 1 hijau - 2 biru - 1 hijau - 2 coklat . 2 oranye disini maksudnya pasangan oranye muda sama oranye tua dan seterusnya. Tapi tidak usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung pertama urutan pin pertamanya oranye muda, maka ujung yang lain urutan pin pertamanya juga harus oranye muda, jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan.
Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di bawah yang penulis foto dari sebuah buku.

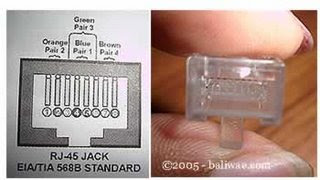

Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.
LAN TESTER - alat untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8 berkedip.

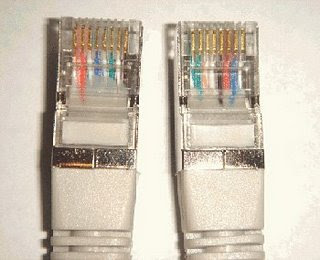

Berikut adalah gambar dari bawah dari ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):
Dan kalau yang ini tidak standar, coba perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa, yang penting korespondensinya satu satu (khusus tipe straight):
Tipe Cross
Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:
1. oranye muda
2. oranye tua
3. hijau muda
4. biru muda
5. biru tua
6. hijau tua
7. coklat muda
8. coklat tua
Maka di ujung yang lain harus dibuat begini:
1. hijau muda
2. hijau tua
3. orange muda
4. biru muda
5. biru tua
6. orange tua
7. coklat muda
8. coklat tua
Sudah agak lebih mengerti? Jadi disini posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal sama seperti penulis dulu.Demikian tulisan mengenai cara membuat sambungan kabel UTP untuk jaringan komputer. Semoga berguna bagi Anda semua. Terima kasih.
sumber : http://drajat-ag.blogspot.com/2007/05/pengkabelan-utp-straigh-cross.html
Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.
Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Kalau hanya buat misalnya jaringan komputer di kantor atau kampus atau warnet, paling hemat ya menggunakan yang kategori 3. Itu sudah lebih dari cukup.Setahu penulis ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden - made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter. Jangan lupa beli konektornya. Konektornya bentuknya seperti colokan telepon hanya saja lebih besar. Bilang saja mau beli konektor RJ-45.
Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya. Dan kalau mau yang lebih OK, biar tidak nanggung maka beli pula sebuah LAN tester. Anda bisa membeli yang merek dari Taiwan saja agar lebih murah. Bentuknya seperti kotak dan ada lampu LED-nya delapan pasang dan bisa kedap-kedip.
OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari client ke hub. Sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.
Kita bahas dulu yang tipe straight
Tipe ini adalah yang paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini (dilihat dari lubang konektor, dari kiri ke kanan - lihat Gambar 4) : 2 oranye - 1 hijau - 2 biru - 1 hijau - 2 coklat . 2 oranye disini maksudnya pasangan oranye muda sama oranye tua dan seterusnya. Tapi tidak usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung pertama urutan pin pertamanya oranye muda, maka ujung yang lain urutan pin pertamanya juga harus oranye muda, jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan.
Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di bawah yang penulis foto dari sebuah buku.
Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.
LAN TESTER - alat untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8 berkedip.
Berikut adalah gambar dari bawah dari ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):
Dan kalau yang ini tidak standar, coba perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa, yang penting korespondensinya satu satu (khusus tipe straight):
Tipe Cross
Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:
1. oranye muda
2. oranye tua
3. hijau muda
4. biru muda
5. biru tua
6. hijau tua
7. coklat muda
8. coklat tua
Maka di ujung yang lain harus dibuat begini:
1. hijau muda
2. hijau tua
3. orange muda
4. biru muda
5. biru tua
6. orange tua
7. coklat muda
8. coklat tua
Sudah agak lebih mengerti? Jadi disini posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal sama seperti penulis dulu.Demikian tulisan mengenai cara membuat sambungan kabel UTP untuk jaringan komputer. Semoga berguna bagi Anda semua. Terima kasih.
sumber : http://drajat-ag.blogspot.com/2007/05/pengkabelan-utp-straigh-cross.html
Kabel Straight
Kabel straight adalah istilah untuk kabel yang menggunakan standar yang sama pada kedua ujung kabelnya, bisa EIA/TIA 568A atau EIA/TIA 568B pada kedua ujung kabel. Sederhananya, urutan warna pada kedua ujung kabel sama. Pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainnya, pin 2 terhubung ke pin 2 di ujung lainnya, dan seterusnya.
Jadi, ketika PC mengirim data pada pin 1 dan 2 lewat kabel straight ke Switch, Switch menerima data pada pin 1 dan 2. Nah, karena pin 1 dan 2 pada switch tidak akan digunakan untuk mengirim data sebagaimana halnya pin 1 dan 2 pada PC, maka Switch
menggunakan pin 3 dan 6 untuk mengirim data ke PC, karena PC menerima data pada pin 3 dan 6.
Lebih detailnya, lihat gambar berikut :
Penggunaan kabel straight :
menghubungkan komputer ke port biasa di Switch.
menghubungkan komputer ke port LAN modem cable/DSL.
menghubungkan port WAN router ke port LAN modem cable/DSL.
menghubungkan port LAN router ke port uplink di Switch.
menghubungkan 2 HUB/Switch dengan salah satu HUB/Switch menggunakan port uplink dan yang lainnya menggunakan port biasa
Kabel crossover
Kabel crossover menggunakan EIA/TIA 568A pada salah satu ujung kabelnya dan EIA/TIA 568B pada ujung kabel lainnya.
Pada gambar, pin 1 dan 2 di ujung A terhubung ke pin 3 dan 6 di ujung B, begitu pula pin 1 dan 2 di ujung B yang terhubung ke pin 3 dan 6 di ujung A. Jadi, pin 1 dan 2 pada setiap ujung kabel digunakan untuk mengirim data, sedangkan pin 3 dan 6 pada setiap ujung kabel digunakan untuk menerima data, karena pin 1 dan 2 saling terhubung secara berseberangan dengan pin 3 dan 6.
Untuk mengenali sebuah kabel apakah crossover ataupun straight adalah dengan hanya melihat salah satu ujung kabel. Jika urutan warna kabel pada pin 1 adalah Putih Hijau, maka kabel tersebut adalah kabel crossover (padahal jika ujung yang satunya lagi juga memiliki urutan warna yang sama yaitu Putih Hijau sebagai pin 1, maka kabel tersebut adalah kabel Straight). Tapi untungnya, kebanyakan kabel menggunakan standar EIA/TIA 568B pada kedua ujung kabelnya.
Penggunaan kabel crossover :
menghubungkan 2 buah komputer secara langsung
menghubungkan 2 buah HUB/Switch menggunakan port biasa diantara kedua HUB/Switch.
menghubungkan komputer ke port uplink Switch
menghubungkan port LAN router ke port biasa di HUB/Switch

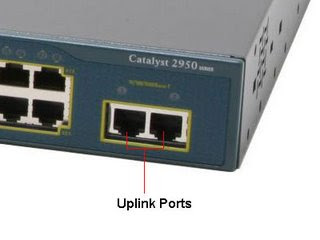

Port biasa VS Port uplink
Untuk menghubungkan dua buah HUB/Switch atau menghubungkan dua buah komputer secara langsung dibutuhkan kabel crossover. Tapi jika HUB/Switch atau Network Interface Card (NIC) atau peralatan network lainnya menyediakan Uplinkport atau MDI/MDI-X anda bisa menggunakan kabel straight untuk menghubungkan ke port biasa di HUB/Switch atau Network Interface Card atau peralatan network lainnya.
Sumber : http://zaduna.blogspot.com/2008/11/perbedaan-antara-kabel-straight-dan.html
Kabel straight adalah istilah untuk kabel yang menggunakan standar yang sama pada kedua ujung kabelnya, bisa EIA/TIA 568A atau EIA/TIA 568B pada kedua ujung kabel. Sederhananya, urutan warna pada kedua ujung kabel sama. Pada kabel straight, pin 1 di salah satu ujung kabel terhubung ke pin 1 pada ujung lainnya, pin 2 terhubung ke pin 2 di ujung lainnya, dan seterusnya.
Jadi, ketika PC mengirim data pada pin 1 dan 2 lewat kabel straight ke Switch, Switch menerima data pada pin 1 dan 2. Nah, karena pin 1 dan 2 pada switch tidak akan digunakan untuk mengirim data sebagaimana halnya pin 1 dan 2 pada PC, maka Switch
menggunakan pin 3 dan 6 untuk mengirim data ke PC, karena PC menerima data pada pin 3 dan 6.
Lebih detailnya, lihat gambar berikut :
Penggunaan kabel straight :
menghubungkan komputer ke port biasa di Switch.
menghubungkan komputer ke port LAN modem cable/DSL.
menghubungkan port WAN router ke port LAN modem cable/DSL.
menghubungkan port LAN router ke port uplink di Switch.
menghubungkan 2 HUB/Switch dengan salah satu HUB/Switch menggunakan port uplink dan yang lainnya menggunakan port biasa
Kabel crossover
Kabel crossover menggunakan EIA/TIA 568A pada salah satu ujung kabelnya dan EIA/TIA 568B pada ujung kabel lainnya.
Pada gambar, pin 1 dan 2 di ujung A terhubung ke pin 3 dan 6 di ujung B, begitu pula pin 1 dan 2 di ujung B yang terhubung ke pin 3 dan 6 di ujung A. Jadi, pin 1 dan 2 pada setiap ujung kabel digunakan untuk mengirim data, sedangkan pin 3 dan 6 pada setiap ujung kabel digunakan untuk menerima data, karena pin 1 dan 2 saling terhubung secara berseberangan dengan pin 3 dan 6.
Untuk mengenali sebuah kabel apakah crossover ataupun straight adalah dengan hanya melihat salah satu ujung kabel. Jika urutan warna kabel pada pin 1 adalah Putih Hijau, maka kabel tersebut adalah kabel crossover (padahal jika ujung yang satunya lagi juga memiliki urutan warna yang sama yaitu Putih Hijau sebagai pin 1, maka kabel tersebut adalah kabel Straight). Tapi untungnya, kebanyakan kabel menggunakan standar EIA/TIA 568B pada kedua ujung kabelnya.
Penggunaan kabel crossover :
menghubungkan 2 buah komputer secara langsung
menghubungkan 2 buah HUB/Switch menggunakan port biasa diantara kedua HUB/Switch.
menghubungkan komputer ke port uplink Switch
menghubungkan port LAN router ke port biasa di HUB/Switch
Port biasa VS Port uplink
Untuk menghubungkan dua buah HUB/Switch atau menghubungkan dua buah komputer secara langsung dibutuhkan kabel crossover. Tapi jika HUB/Switch atau Network Interface Card (NIC) atau peralatan network lainnya menyediakan Uplinkport atau MDI/MDI-X anda bisa menggunakan kabel straight untuk menghubungkan ke port biasa di HUB/Switch atau Network Interface Card atau peralatan network lainnya.
Sumber : http://zaduna.blogspot.com/2008/11/perbedaan-antara-kabel-straight-dan.html
Kabel Cross
Kabel Cross
Sebelum dapat mengkoneksikan 2 PC menggunakan kabel crossing ada beberapa hal yang dibutuhkan diantaranya :
- Tang kerimping
- 2 buah RG 45
- Kabel UTP 5e dengan panjang secukupnya, sesuai dengan selera anda
- 2 buah PC yang akan dikoneksikan.
Pertama lepaskan shield kabel ( pelindung kabel biasanya bewarna abu -abu ) beberapa centimeter ( 2 cm), dengan memotong shield tersebut menggunakan tang kerimping, kemudian lurus-luruskan kabel-kabel yang berwarna-warni tersebut, kemudian urutkan kabel berdasarkan pewarnaannya di salah satu ujung kabel UTP tersebut. Urutannya adalah sebagai berikut :
Sumber : http://zaduna.blogspot.com/2008/11/perbedaan-antara-kabel-straight-dan.html
Kabel Cross
Sebelum dapat mengkoneksikan 2 PC menggunakan kabel crossing ada beberapa hal yang dibutuhkan diantaranya :
- Tang kerimping
- 2 buah RG 45
- Kabel UTP 5e dengan panjang secukupnya, sesuai dengan selera anda
- 2 buah PC yang akan dikoneksikan.
Pertama lepaskan shield kabel ( pelindung kabel biasanya bewarna abu -abu ) beberapa centimeter ( 2 cm), dengan memotong shield tersebut menggunakan tang kerimping, kemudian lurus-luruskan kabel-kabel yang berwarna-warni tersebut, kemudian urutkan kabel berdasarkan pewarnaannya di salah satu ujung kabel UTP tersebut. Urutannya adalah sebagai berikut :
Sumber : http://zaduna.blogspot.com/2008/11/perbedaan-antara-kabel-straight-dan.html
Jumat, 17 Juli 2009
Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.

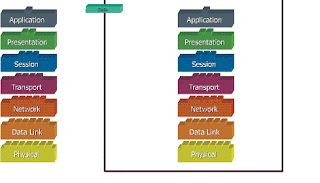

Model Layer OSI
Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.
Pengantar Model Open Systems Interconnection(OSI)
Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewati ke-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudian di sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya.
Terdapat 7 layer pada model OSI. Setiap layer bertanggungjawwab secara khusus pada proses komunikasi data. Misal, satu layer bertanggungjawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggungjawab untuk mengoreksi terjadinya “error” selama proses transfer data berlangsung.
Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.
Model OSI terdiri dari 7 layer :
* Application
* Presentation
* Session
* Transport
* Network
* Data Link
* Physical
Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.
Model OSI
Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.
Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.
Application Layer: Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.
Presentation Layer: Bertanggung jawab bagaimana data dikonversi dan diformat untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .gif dan JPG untuk gambar. Layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.
Session Layer: Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi,- bagaimana mereka saling berhubungan satu sama lain. Koneksi di layer ini disebut “session”.
Transport Layer: Bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end-to-end” antar terminal, dan menyediakan penanganan error (error handling).
Network Layer: Bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket.
Data Link Layer: Menyediakan link untuk data, memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media. komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.
Physical Layer: Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem.
Model Layer OSI
Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.
Pengantar Model Open Systems Interconnection(OSI)
Ketika data ditransfer melalui jaringan, sebelumnya data tersebut harus melewati ke-tujuh layer dari satu terminal, mulai dari layer aplikasi sampai physical layer, kemudian di sisi penerima, data tersebut melewati layer physical sampai aplikasi. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dicopot sesuai dengan layernya.
Terdapat 7 layer pada model OSI. Setiap layer bertanggungjawwab secara khusus pada proses komunikasi data. Misal, satu layer bertanggungjawab untuk membentuk koneksi antar perangkat, sementara layer lainnya bertanggungjawab untuk mengoreksi terjadinya “error” selama proses transfer data berlangsung.
Model Layer OSI dibagi dalam dua group: “upper layer” dan “lower layer”. “Upper layer” fokus pada applikasi pengguna dan bagaimana file direpresentasikan di komputer. Untuk Network Engineer, bagian utama yang menjadi perhatiannya adalah pada “lower layer”. Lower layer adalah intisari komunikasi data melalui jaringan aktual.
Model OSI terdiri dari 7 layer :
* Application
* Presentation
* Session
* Transport
* Network
* Data Link
* Physical
Model Open Systems Interconnection (OSI) diciptakan oleh International Organization for Standardization (ISO) yang menyediakan kerangka logika terstruktur bagaimana proses komunikasi data berinteraksi melalui jaringan. Standard ini dikembangkan untuk industri komputer agar komputer dapat berkomunikasi pada jaringan yang berbeda secara efisien.
Model OSI
Tujuan utama penggunaan model OSI adalah untuk membantu desainer jaringan memahami fungsi dari tiap-tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protoklol jaringan dan metode transmisi.
Model dibagi menjadi 7 layer, dengan karakteristik dan fungsinya masing-masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui serentetan protokol dan standard.
Application Layer: Menyediakan jasa untuk aplikasi pengguna. Layer ini bertanggungjawab atas pertukaran informasi antara program komputer, seperti program e-mail, dan service lain yang jalan di jaringan, seperti server printer atau aplikasi komputer lainnya.
Presentation Layer: Bertanggung jawab bagaimana data dikonversi dan diformat untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .gif dan JPG untuk gambar. Layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.
Session Layer: Menentukan bagaimana dua terminal menjaga, memelihara dan mengatur koneksi,- bagaimana mereka saling berhubungan satu sama lain. Koneksi di layer ini disebut “session”.
Transport Layer: Bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end-to-end” antar terminal, dan menyediakan penanganan error (error handling).
Network Layer: Bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, dan menjaga antrian trafik di jaringan. Data pada layer ini berbentuk paket.
Data Link Layer: Menyediakan link untuk data, memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media. komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara sistem koneksi dan penanganan error.
Physical Layer: Bertanggung jawab atas proses data menjadi bit dan mentransfernya melalui media, seperti kabel, dan menjaga koneksi fisik antar sistem.
Langganan:
Postingan (Atom)
